A linha de produção de treliça de barra de aço JGH35A é composta por máquina de solda de treliça, máquina de formação de placa de fundo, máquina de solda a ponto de chapa de aço, entre outros, formação de placa inferior e soldagem e montagem de chapas de aço, capacidade de produção anual chega a 30 metros quadrados.
Componentes da linha de produção
-
-
- Desbobinador vertical de barras de aço (desenrolando passivamente)
Consiste em um alimentador de barras de aço (para 1 corda superior, 2 cordas inferiores e 2 elementos da banda), dispositivo de medição de barras de aço; todo desbobinador consiste em eixo de liberação do fio, eixo central, plataforma giratória e freio. Peso máximo da bobina: 3T Diâmetro do cilindro pneumático do freio: cerca de φ100 * 50mm; Quantidade: 5pcs.
-
-
-

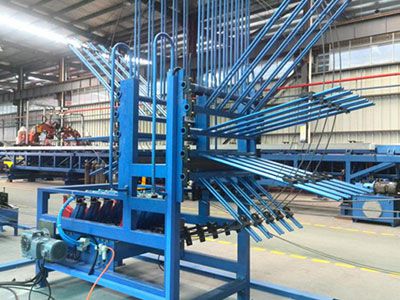

- Dispositivo de armazenamento de barra de aço
Este dispositivo é usado para colocar e armazenar a barra de aço do acorde superior, acorde inferior e membro da alma e alimentar a barra de aço na linha de produção da treliça.
Diâmetro da barra de aço: -144-14mm
Quantidade da barra de aço: 5pcs
Pressão de ar comprimido: 0.6Mpa
Diâmetro do cilindro pneumático: cerca de φ80 * 50mm; Quantidade 8pcs.
-
-
-
- Segundo dispositivo de endireitamento de barra de aço
utiliza dois conjuntos de 7 rolos endireitadores para endireitar as barras de aço dos acordes superior e inferior, enquanto as duas barras de aço com membros da banda são endireitadas pelo mesmo conjunto de 7 rolos endireitadores.
-
-
-

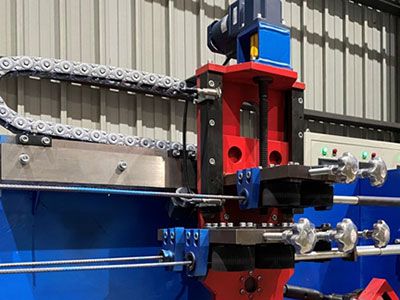

- Dispositivo de flexão de barra de aço
Consiste em 2 pares de roda de corrente girada, braço de flexão, motor de acionamento e dispositivo de ajuste de especificações superior e inferior.
Potência do motor: cerca de 22kw
Faixa de altura de processamento: 70-320mm
-
-
-
- Dispositivo de transporte de barra de aço
O dispositivo de transporte de barra de aço adota o acionamento do eixo de manivela; o comprimento do curso pode ser ajustado com precisão por meio de excentricidade na haste conectada.
-
Mais detalhes
Detector

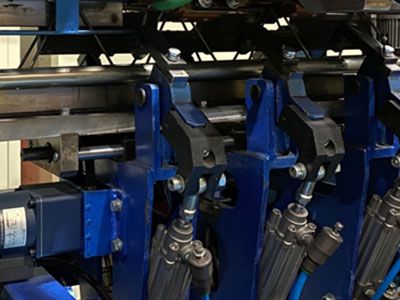

Dispositivo de fixação da posição de solda
Pistolas de solda
Gabinete de controle autônomo
Dispositivo de corte de barras de aço
Empilhador
Parâmetros técnicos
Parâmetros de Treliças
| Diâmetro da barra de aço da corda superior | φ6～φ14mm |
| Diâmetro da barra de aço da corda inferior | φ5～φ14mm |
| Diâmetro da barra da web | φ4～φ8mm |
| Altura total da treliça reta | (F+H)=70～350mm; |
| Altura do acorde inferior ao fundo | Treliça curva C=15～30mm; |
| Treliça reta F=0～30mm (valor F deve satisfazer 70≤(F+H)≤350mm) | |
| Treliça plana H=70～350 mm | |
| Largura do fundo da treliça triangular | Treliça curva A=135～140mm; Treliça reta b=60, 80mm |
| Comprimento dobrável dos pés da treliça triangular | B=30mm |
- Requisitos de matéria-prima
As cordas superior e inferior são feitas de barras de aço deformadas com nervuras espirais, que atendem aos requisitos padrão da GB14981-2004 "Dimensões, forma, massa e tolerâncias para barras de arame laminadas a quente".
A barra de aço é feita de barras redondas lisas, que atendem aos requisitos padrão da GBT 14981-2004 "Dimensões, forma, massa e tolerâncias para fio-máquina laminado a quente". - A velocidade máxima da linha de produção (amostra de teste TD3-100): 15-20 m/min para treliças convencionais dobradas
- Potência total do equipamento:
Fonte de energia de soldagem: utilizando a última tecnologia de conversão de freqüência AC, a capacidade instalada do transformador é de 200kW x 4 unidades
Consumo de energia do sistema de solda: 250 kVA (fonte de alimentação de freqüência variável)
Potência instalada do motor: 80 kW
Refrigerador Mode 3000: ≈ 13 kW (Equipamento terceirizado, sujeito à entrega)
Consumo real de energia da linha de produção em produção normal: cerca de 60kW (motor) - Fornecimento de energia: 380V/50 Hz CA trifásico
- Temperatura ambiente: -5~45 ℃
- Comprimento da treliça: 2-12 m (opcional em 2-6 m)
- Parâmetros água-gás-liquido:
Fluxo de água de resfriamento: ≥100 L/min (Na premissa de que o efeito de resfriamento do equipamento pode garantir a circulação normal da água de resfriamento, a água de resfriamento deve ser água pura, e anticongelante deve ser adicionado quando a temperatura estiver abaixo de zero).
Pressão do ar comprimido: ≥0.6 MPa
Fluxo de ar comprimido: ≥1 m3/min
Pressão hidráulica: 16 Mpa - Dimensões da linha de produção: ≈45000×5000×4500 mm (L×W×H)
