Esta linha de corte longitudinal é um equipamento especial para desenrolar, nivelar, cortar e empilhar a chapa de aço de acordo com a exigência do cliente. Consiste principalmente em desenrolador, sistema de nivelamento, sistema de alimentação, sistema de corte, sistema de transporte, sistema de empilhamento e assim por diante.
Podemos projetar e fabricar nossas linhas de corte sob medida para atender às especificações necessárias do cliente.
Características performáticas
-
- Rebobinador de chapas
usado para remover as juntas de papel das bobinas de chapas.
- Rebobinador de chapas
-
- Carro de carregamento de bobina
Move-se horizontalmente e verticalmente, pode ser usado levantando as bobinas.
Faixa de elevação do cilindro: 450mm
OD da bobina: Máx: 001800mm / Min: Φ1000mm
Largura da bobina: Máx: 1600mm
Capacidade máxima de carga: 15T
- Carro de carregamento de bobina
-
-
- Decoiler
O desbobinador cantilever é equipado com mandril expansível hidráulico. Existe um sistema de freio pneumático do tipo disco para controlar o desbobinador de acordo com a velocidade da máquina principal em caso de afrouxamento da bobina.
ID adequado da bobina: Φ508, Φ610, Φ762
Largura da bobina: Máx. 1600mm
Capacidade máxima de carga: 15T
-
-
- Dispositivo de alimentação de chapas
O cilindro hidráulico controla a elevação do rolo de prensagem. O motor AC2.2kw acionará o rolo e alimentará a lâmina no nivelador. O alisador endireitará a cabeça da chapa; é controlado por cilindro hidráulico.
- Dispositivo de alimentação de chapas
-
-
- Rolo de aperto e nivelador
Adota 15 rolos de nivelamento, 2 rolos de passo, 8 unidades de suporte de rolos, dispositivo de acionamento e estrutura superior e inferior
-
-
-
- Loop
O loop é usado para ajustar a velocidade da bobina quando entra no dispositivo de medição.
-
Mais detalhes
O segundo nivelador
Shearer

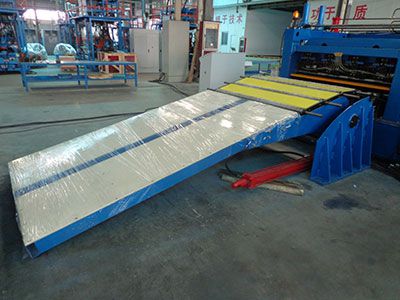

Dispositivo de empilhamento
Sistema de lubrificação
Parâmetros técnicos
| Modelo | JH-3×1600 | JH-6×1600 | JH-10×1600 | JH-12×2000 | JH-16×2200 | JH-20×2200 | JH-30×2200 |
| Espessura (mm) | 0.5-3.0 | 1.5-6.0 | 2.5-10 | 3.0-12 | 4.0-16.0 | 5.0-20 | 7.5-30 |
| Peso da bobina | 35 | 30 | 35 | 35 | 35 | 40 | 40 |
| Largura (mm) | 800-1600 | 800-1600 | 800-1600 | 1000-2000 | 1000-2200 | 1000-2200 | 1000-2200 |
| Quantidade de rolos de nivelamento | ≥15 | ≥13 | ≥11 | ≥11 | ≥9 | ≥9 | ≥9 |
| Velocidade da linha (metro / minuto) | 0-60 | 0-40 | 0-30 | 0-30 | 0-20 | 0-20 | 0-20 |
| Potência (KW) | 90 | 155 | 240 | 255 | 255 | 305 | 460 |
| Área mecânica (m) | 8×30 | 8×35 | 8×30 | 10×32 | 10×53 | 10×55 | 10×56 |
| Especificação do material da bobina cortada | Material cortado | Aço carbono comum, aço inoxidável, chapa revestida a cores e aço comum galvanizado | ||
| Largura da bobina (mm) | 200-650 | 600-1350 | 600-1600 | |
| Espessura da bobina | 0.2-2.0 mm | 0.2-2.0 mm | 0.3-3.0 mm | |
| Peso da bobina (T) | 6 | 15 | 15 | |
| Velocidade da linha (m/min) | 15-50 m/min | 15-50 m/min | 15-60 m/min | |
| Comprimento de corte (mm) | 300-1500 | 600-2500 | 1000-4000 | |
| Potência (kw) | 75 | 95 | 110 | |
| Área mecânica (M) | 4×16 | 7×20 | 9×26 | |
