Linha de produção de painel sanduíche contínua PU/PIR/lã mineral

PU/PIR/Rockwool Continuous Sandwich Panel Production Line

Linha de produção de painel sanduíche contínua PU/PIR/lã mineral JF 100 é uma coleção multifuncional de equipamentos desenhados para fazer processos como desbobinamento, corte de filme, transmissão de lã/cola de rocha, pré-aquecimento, espuma, aquecimento, corte, refrigeração por ar, empilhamento, e embalamento.

Esta máquina é usada para a produção de painéis sanduíche que podem ser aplicados em edifícios industriais, decoração de parede, criação de gado, refrigeração e mais.

PU/PIR/Rockwool Continuous Sandwich Panel Production Line
Parâmetros técnicos

Especificação: Linha de painel de sanduíche
Velocidade de trabalho(m/min): 3-7 Ajustáve
Comprimento valido da esteira transportadora dupla : 16000-40000mm
Pressão de trabalho para formação de espuma: 150-200 Bar
Potência total: Cerca de 200kw
Dimensões do esboço L*W*H):(100-200)m×(16-30)m×6m

Matéria-prima adequada
Tipo:Chapa de aço de cor, chapa de aço inoxidável, chapa de alumínio
Espessura: 0.4-0.8 mm(chapa de aço)、0.35-0.6 mm(chapa de aço inoxidável)
Largura máxima: 1250mm
Peso máximo: 6T/10T
Materiais principais: PU, PIR, lã mineral, algodão de vidro

Especificação geral de painel de UP produzido
Comprimento do painel: 2000-18000mm
Largura do painel(mm): 600-1200m
m Espessura do painel(mm): 30-200/250(painel de refrigeração)

Caracteristicas de desempenho

1. A máquina de painel sanduíche contínua apresenta um forno de aquecimento de ar quente circulante de modo a fazer com que a temperatura da espuma e curativo de poliuretano seja mantida num nível apropriado, o que resulta em painéis sanduíche de alta qualidade.

Pré-aquecimentoPré-aquecimento

2. Para uma medição e boa estabilidade de espuma e necessário adotar o sistema de espuma de alta tensão. Utilizar pentano ou 141B como agente espumante, vai de acordo com os requisitos de proteção ambiental para a linha de produção.

Mistura e medição (espuma)Mistura e medição (espuma)

3. O sistema de conformação por rolo da linha de produção tem uma estrutura tipo haste ou tipo caixa. Com a estrutura tipo caixa a máquina e conveniente e fiável para ajustar de acordo com a largura e espessura dos painéis.

Sistema de conformação por rolosSistema de conformação por rolos

4. A máquina pode cortar os painéis de forma precisa no comprimento desejado, tudo isto graças a tecnologia de servo-posicionamento e corte.


Laminação e corte de filmeLaminação e corte de filme

5. Esta linha de produção de painel sanduíche é equipada com esteira transportadora dupla (200mm placa de corrente ) para reduzir o resultado poligono e evitar incisão transversal nos painéis; a estruturas da corrente grande aciona o molde lateral de 200mm campo para reduzir a distância, prevenindo a matéria-prima de se deslocar, fazendo das laterais da chapa mais lisas e planas.

Aquecimento de correia duplaAquecimento de correia dupla
Sistema de correia duplaSistema de correia dupla

6. Sistema de controle PLC(controlador lógico programável) e HMI(interface homem-máquina) tornam a operação dos equipamentos muito mais fácil.

Detalhes
Sistema de arrefecimento Sistema de arrefecimento
Sistema de alimentação horizontalSistema de alimentação horizontal
Sistema de empilhamento Sistema de empilhamento
 Sistema de laminação Sistema de laminação
Produtos

Os painéis produzidos na nossa máquina de painéis sanduiches de poliuretano apresentam preservação do calor, isolação térmica, isolamento acústico, retardante de fogo e resistência a água. Pode usar a máquina para produzir painéis bonitos e práticos.

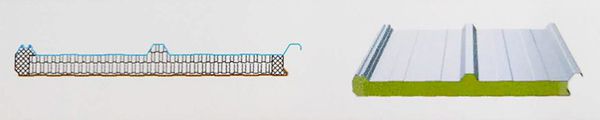

  • Painel de telhaPainel de telha
  • Painel de parede divisóriaPainel de parede divisória
  • Painel de contentorPainel de contentor
  • Painel de câmara frigoríficaPainel de câmara frigorífica
  • Painel de portaPainel de porta
  • Painel tipo pregoPainel tipo prego

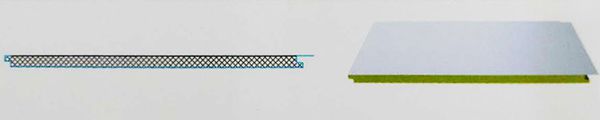

  • Painel de parede com/sem costuraPainel de parede com/sem costura
  • Painel de parede com/sem costuraPainel de parede com/sem costura
  • Painel do teto tipo invisívelPainel do teto tipo invisível
  • Painel de decoraçãoPainel de decoração

No local
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
  • PU/PIR/Rockwool Continuous Sandwich Panel Production Line
