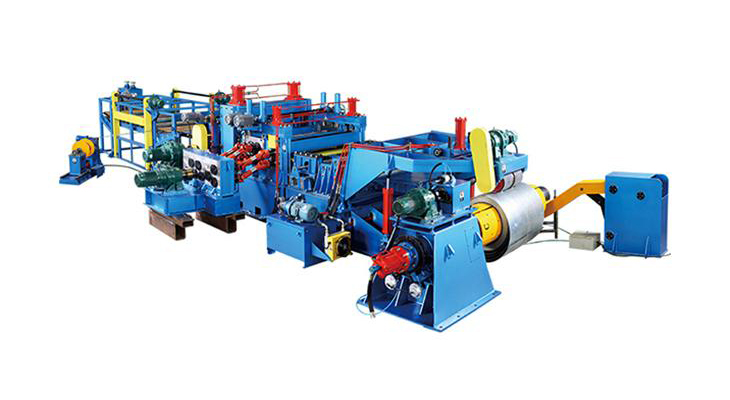

Esta máquina é um equipamento especial para desenrolar, cortar e recolocar a chapa de aço de acordo com a exigência do cliente. Consiste principalmente em desbobinador, sistema de nivelamento, sistema de cisalhamento, sistema de corte, sistema de manuseio de sucata, sistema de recolhimento, sistema de descarregamento e assim por diante.
Podemos projetar e fabricar nossas linhas de corte para atender às especificações necessárias do cliente.
Características performáticas
-

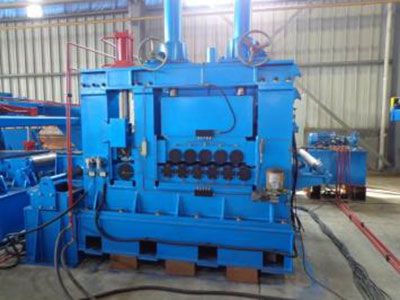

- Dispositivo de alimentação de chapas
O cilindro hidráulico controla o levantamento do cilindro de prensagem
- Dispositivo de alimentação de chapas
-
- Sistema de cisalhamento
O cisalhamento da válvula hidráulica é usado para cortar as duas extremidades da chapa.
- Sistema de cisalhamento
Mais detalhes
Lâmina
Manuseio de sucata
Recoiler
Parâmetros técnicos
Item | Parâmetros | ||||
Modelo | JZ-3×1600 | JZ-6×1600 | JZ-8×1600 | JZ-12×2200 | JZ-16×2200 |
Espessura (mm) | 0.3-3.0 | 1.0-6.0 | 2.0-8.0 | 2.0-12.0 | 3.0-16 |
Peso da bobina (T) | 35 | 35 | 35 | 35 | 40 |
Largura (mm) | 800-1600 | 800-1600 | 800-1600 | 800-2200 | 1000-2200 |
Largura mínima do produto acabado (mm) | 35 | 65 | 75 | 75 | 75 |
Velocidade da linha (m/min) | 0-120 | 0-60 | 0-40 | 0-30 | 0-20 |
Potência (KW) | 200 | 220 | 160 | 130 | 150 |
Área mecânica (m) | 8×22 | 10×28 | 10×30 | 10×35 | 13×30 |
