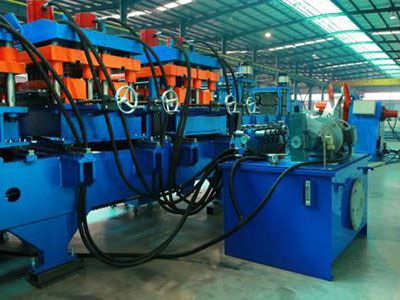

A máquina perfiladeira modulável C&Z pode produzir perfis ‘C’ e ‘Z’ em uma máquina e pode alterar rapidamente os perfis automaticamente sem substituir os rolos. A máquina possui uma tela que mostra as mudanças nas especificações. Na produção em massa, o PLC controla os processos de perfuração vertical, corte e formação de rolo automaticamente.
Componentes principais
-
Desbobinador hidráulico -
Dispositivo de orientação e nivelamento -
Equipamento de perfuração hidráulico -
Equipamento de corte hidráulico (pré-corte) -
Rolo mutável anterior -
Empilhador de produtos acabados -
Sistema de controle elétrico -
Sistema hidráulico
Parâmetros técnicos
| Item | Parâmetros | ||
| Perfil | Calhas C e Z | ||
| Material | Tipo | Tiras de aço | |
| Grossura | Força de rendimento: 230-300 (Mpa) | 1.6-3.2mm | |
| Força de rendimento: 300-350 (Mpa) | 1.6-2.6mm | ||
| Velocidade máxima de formação | 30 | ||
| Material do rolo | D2 | ||
| Tipo acionado por rolo | Motor ou hidráulico | ||
| Controlador | PLC | ||
| Pressão do sistema hidráulico (Mpa) | 20 | ||
| Potência total (KW) | 65 | ||
| Peso total (KG) | Cerca de 18000 | ||
