A linha de solda para coluna JZ150 em forma de caixa consiste em máquina de montagem de caixas, máquina de solda GPW, máquina de solda a arco submersa, máquina de solda com eletroescola, fresadora de superfície, máquina de acionamento móvel, máquina de virar e transportadores. Pode diminuir a força de trabalho e melhorar a eficiência de trabalho.
Esta máquina pode ser projetada e projetada de acordo com o local de trabalho, capacidade de produção e investimento.
Características performáticas
-
-
- Máquina de montagem de ripa interna
Adequado para localizar e fixar a coluna ripa interna, adequada para a dimensão da seção (400-1500) mm, espessura da placa ≤80mm.
-
-
-

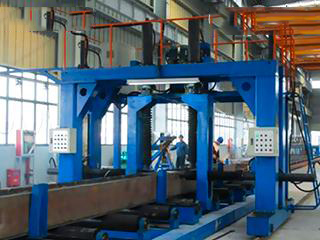

- Máquina de montagem de colunas em forma de caixa
O corpo principal é a estrutura do pórtico, adota o sulco de aço com a estrutura de soldagem. Toda a máquina consiste em estrutura móvel de pórtico, cilindro de aperto com estrutura de haste de parafuso, dispositivo anti-queda, sistema hidráulico e sistema elétrico etc.
-
-
-
- Máquina de solda GPW de arame duplo cantilever tipo arco duplo
Adequada para soldagem de colunas em forma de caixa, garante a qualidade da soldagem e melhora a eficiência de trabalho. Adequado para dimensões da seção da peça de trabalho (400-1500) mm × (400-1500) mm.
-
-
-
- Máquina de solda cantilever tipo arame-eletroslag
Adequada para soldar chapas com ripas internas. Adota o método de soldagem SESW, onde a tocha de soldagem guia o fio de soldagem. Seção máxima adequada da peça (400-1500) mm × (400-1500) mm, espessura interna da ripa 14-65mm.
-
-
-
- Arco duplo cantilever
Adequado para perfurar orifícios da coluna para processo de soldagem por eletroerosão, Seção ampla para a peça (400-1500) mm; altura (400-1500) mm, diâmetro máximo de perfuração 50 mm.
-
-
-
- Fresadora de superfície
Adequado para fresar a superfície da coluna em forma de caixa, perfil H, etc. Adequado para a dimensão da seção da peça de trabalho (400-1500) mm × (400-2400) mm.
-
Mais detalhes
Unidade de rotação de 180º- Transportadores
Parâmetros técnicos
| Item | Parâmetros |
| Especificação da seção (mm) | (300-1500)×(300-1500) |
| Comprimento da peça (mm) | 4000-15000 |
| Espessura da peça (mm) | 16-80 |
| Peso da peça (T) | ≤20 |
| Capacidade anual de turno único | 5000-30000T (configuração diferente) |
